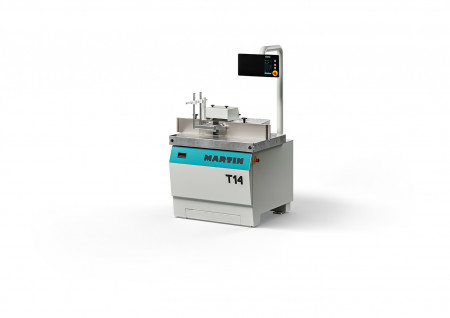

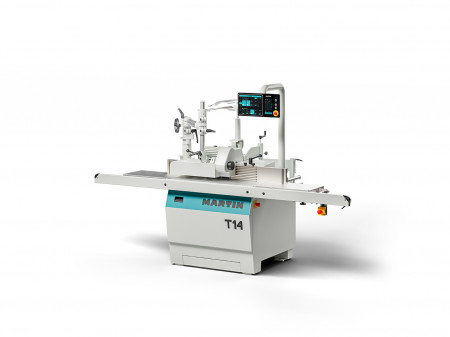

MARTIN Starrfräse T14

Eine kompakte Starrfräse, die Sie begeistern wird.

Beschreibung:

Die T14 ist unsere Kompaktfräse mit allen MARTIN Premiumeigenschaften.
Zum einen durch ihre hochmoderne und zugleich einfach zu bedienende Steuerung,
die Ihnen den Weg in die Maschinenvernetzung eröffnet. Zum anderen durch ihren
einzigartig präzisen und robusten Maschinenbau. Beides fügt sich zu einem
perfekten Preis-Leistungs-Verhältnis zusammen. Die T14 ist die ideale Maschine
für jeden Betrieb – ob als preiswerter Einstieg in die MARTIN Welt des Fräsens
oder als effektive Erweiterung der Fertigungsmöglichkeiten in Handwerk und Industrie.
Durch ihre individuellen Anpassungsoptionen ist sie die perfekte Tischfräse für die
verschiedensten Anwendungsbereiche. Lassen auch Sie sich von der kompakten T14
Tischfräse begeistern.

Allgemeine Technische Merkmale:

• Steuerung 7,0" TouchScreen Steuerung ConnectTouch Fräshöhe elektronisch gesteuert mit digitaler Maßvorgabe der Fräshöhe sowie Verfahren der motorisierten Achsen im Halte-Modus (Verfahren der Achsen per Drucktaster); Anzeigenauflösung: 0,1 mm; Wiederholgenauigkeit ± 0,025 mm
• Gewicht: ca. 950 - 1.300 kg
• Tischgröße: 1050 x 750 x 95 mm, gefertigt aus stark verripptem Grauguss
• Tischhöhe: 900 mm
• Ständer: Der Maschinenständer ist eine stabile, starkwandige Verbundkonstruktion, wie sie in dieser Art und Perfektion einzig von MARTIN umgesetzt wird. Durch die intelligente Kombination der beiden Werkstoffe Stahl und Beton entsteht ein hochwertiger Qualitätsständer, der an Standfestigkeit, Dämpfungsfähigkeit und Verwindungssteifigkeit seinesgleichen sucht
• Tischöffnung: ø 255 / 205 / 161 / 106 / 74 mm
• Drehzahlen: Stufenlos geregelt 500 - 12.000 U/min
• Antrieb: Hochmoderner Synchronmotor SynchroDrive mit großen Leistungsreserven in Energieeffizienzklasse IE4
• Antriebsleistung: 5,5 kW, optional bis 11 kW; durch seine Bauart ist der Motor für kurze Zeit um ein mehrfaches seiner Nennleistung überlastbar und bietet so große Leistungsreserven
• Bedienpult: Das Bedienpult befindet sich auf Augenhöhe und ist um seine Hochachse drehbar aufgehängt
• Frässpindel: Steilkegel SK 40; Schnellwechselsystem DornFix, inkl. Drehmomentschlüssel; für häufigen Dornwechsel empfehlen wir Option T1470_85-a oder T1470_63F-a; gesteuert elektromotorisch höhenverstellbar; integrierte mechanische Arretierung für Dorn- und Werkzeugwechsel
• Bedienpult: Das Bedienpult befindet sich auf Augenhöhe und ist um seine Hochachse drehbar aufgehängt. Darüber hinaus ist es nach rechts abschwenkbar, so dass auch größere Bauteile problemlos bearbeitet werden können; inkl. Vorlagenhalter rechts
• Spindelschwenkung: ohne
• Spindelhub: 150 mm
• Fräsanschlag: Beidseitig präzise geführter und angetriebener FräsanschlagEinstellbar in Ein-Hand-Bedienung nach in Steuerung integrierter digitaler Anzeige mittels Handrad; Einfacher und äußerst präziser Wiederaufbau des Anschlages nach Arbeiten ohne Anschlag; Einstellen des Anschlaglineals (rechts) per Handrad nach Skala mit Nonius; MARTIN Anschlaglineale in Aluminium, Hard-Coat beschichtet, mit Aufnahmen für Kehlbrett sowie Führungsleisten; Stellweg Gesamtanschlag -6 / +125 mm; Stellweg des Anschlaglineals (rechts) -10 / +10 mm; Anzeigenauflösung 0,05 mm
• Werkzeugdurchmesser: max. 250 mm im Fräsanschlag (Werkzeuge mit ø max. 250 mm unter Tisch absenkbar)mit Option T1480-a: max. 350 mm in Schlitzhaube
• Absaugung: Absaugstutzen ø 120 mm am Fräsanschlag; Absaugstutzen ø 120 mm unter Tisch;
                     Absauggesamtanschluss Ø 160 mm; Mindestluftmenge: Vmin 24 m3/min. bei 20m/s
• Wartungseinrichtung: Zentralschmierleiste
• serienmäßiges Zubehör: 1 Frässchutzvorrichtung CPS G5
                                          1 Bogenfrässchutz CPS Tapoa 08 (für Dorne ø 30 - 50 mm und WZ ø bis max. 160 mm)
                                          1 Fräsdorn ø 30 x 140 mm (SK 40)
                                          1 Gabelschlüssel 41 mm (SK 40)
                                          1 Drehmomentschlüssel (Dornfixsystem)
                                          1 Fettpresse gefüllt mit Langzeitfett
                                          1 Ölpresse
                                          1 Kehlbrett
                                          2 Innensechskantschlüssel (6 + 10 mm)
• Elektrische Ausrüstung: Kontakt zur Ansteuerung der Absaugung; Motorschutzschalter und Wicklungsschutz, Unterspannungsschutz; abschließbarer Hauptschalter, 1 NOT-AUS-Taster (Bedienpult);Anschluss der Maschine mit allstromsensitivem Fehlerstrom-Schutzschalter Typ B, geeignet fürFrequenzumrichterbetrieb mit einem Auslösestrom von 300mA
• Emissionswerte: Emissions-Schalldruckpegel am Arbeitsplatz LpA nach DIN EN ISO 11202 [dB(A)]
                              Leerlaufgeräusch (o. Absaugung) 85
                              Arbeitsgeräusch (m. Absaugung) 88
                              Schalleistungspegel LWA nach DIN EN ISO 3746 [dB(A)]
                              Leerlaufgeräusch (o. Absaugung) 89
                              Arbeitsgeräusch (m. Absaugung) 93

                              Staubemission: DGUV-Test „holzstaubgeprüft“ nach DGUV 209-044 / BGI 739-1
