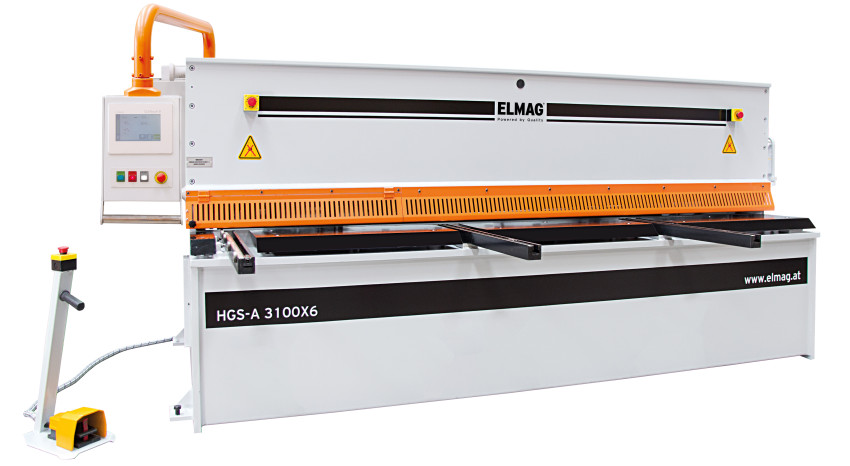

ELMAG Hydraulische Tafelblechschere HGS-A 2100x6mm 81355

Steuerung CybTouch 8 -hydr. Schnittspalteinstellung -Hinteranschlag 1000mm -Beleuchtung der Schnittlinie -Sichheitslichtschranke 'hinten'

Schnittlänge: 2100 mm

Beschreibung:

Universeller Einsatz
Die hydraulisch angetriebenen HGS-A Schwingschnittscheren schneiden kraftvoll durch alle
Blechdicken bis 6,0- bzw. 8,0 mm. Ihre superharten, präzisionsgeschliffenen Spezialstahlmesser
hinterlassen stets ein sauberes, gerades Schnittbild.

CybTouch - sehr freundlich
Eine neue Welt der Zuschnittprogrammierung tut sich mit der serienmäßig integrierten
CybTouch-Steuerung auf. Am farbig hochauflösenden Touchscreen geht alles in Sekunden.
Ein Tastendruck für das Set-Up der Maschine genügt, Blech einschieben, Starttaste drücken - und der Blechabschnitt fällt.

Schnittspalt rasch eingestellt
Ein großer Vorteil bei wechselnder Betriebsweise ist die zentrale
Schnittspalteinstellung. Mit einer Hebeldrehung wird die gesamte
Messerlänge für die Blechdicke und Materialart eingestellt.

Exzellenter Durchsatz
HGS-A-Modelle bieten mit 15 bis 24 Takten eine sehr hohe Durchsatzleistung. Zur Optimierung des Maschinen-Handlings sind alle
Modelle mit einer automatischen Schnittspalt- und Hub-einstellung
aufrüstbar (nur mit CNC-Steuerung HGS-A).

TECH-INFO - Schwingschnitt-Technologie
Schwingschnitt-Tafelblechscheren ermöglichen einen sehr exakten Blechzuschnitt mit geradem
Schnittbild. Sie bieten auch bei großen Blechdicken eine hohe Maßhaltigkeit.

Beim Schneiden mit Schwingschnitt-Systemen wird der Messerbalken mit
dem Obermesser in einem schmalen Kreisbogen geführt. Das Obermesser
steht zunächst vertikal über dem Untermesser und wird während des Schwingschnitts
vom Untermesser wegbewegt. Gleichzeitig gibt der Hinteranschlag das Blech frei, sodass das abgetrennte Blechstück abfallen kann.

Wichtige Vorteile der Schwingschnitt- Technologie:
- Hohe Schnittqualität
- Hohe Langzeitgenauigkeit der Maschine
- Lange Messerstandzeit
- Lange Nachschärfintervalle

Serienausstattung:
• Ober- und Untermesser auch für Edelstahlverarbeitung
• Hydraulische Schnittspalteinstellung
• Obermesser mit zwei Schnittkanten, Spezialstrahl gehärtet
• Untermesser mit vier Schnittkanten, Spezialstahl gehärtet
• Schnittspalt-Einstellvorrichtung

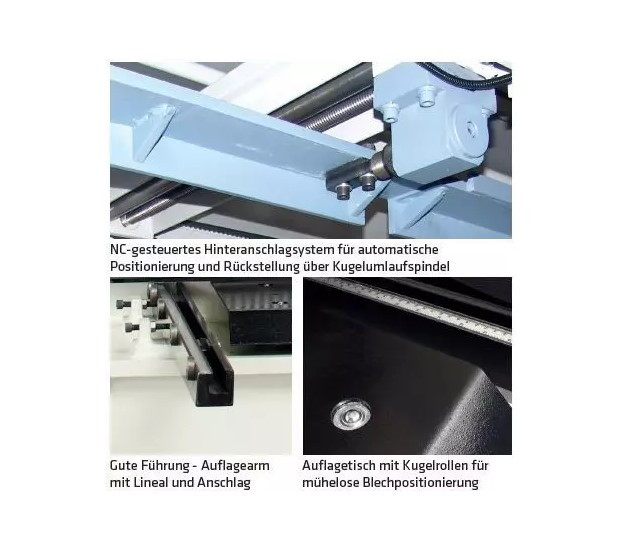

• NC-gesteuerter Hinteranschlag mit Kugelumlaufspindel
• Schnittlinienbeleuchtung

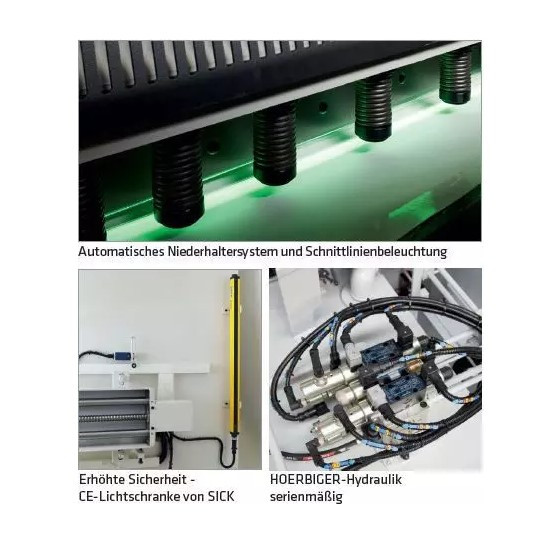

• Automatisches Niederhaltersystem
• CE-Sicherheitseinrichtungen
• Auflagearm mit Lineal und Seitenanschlägen
• Auflagetisch mit Kugelrollen
• Steuerungskonsole HGS-A
• CybTouch 6 Steuerung mit Farb-Touchscreen
• Mobile Bediensäule mit Fußauslöser und Not-Aus-Taster
• Betriebsanleitung / CE

Sonderzubehör:

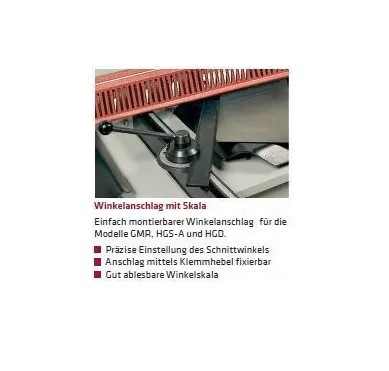

• Winkelanschlag mit Skala

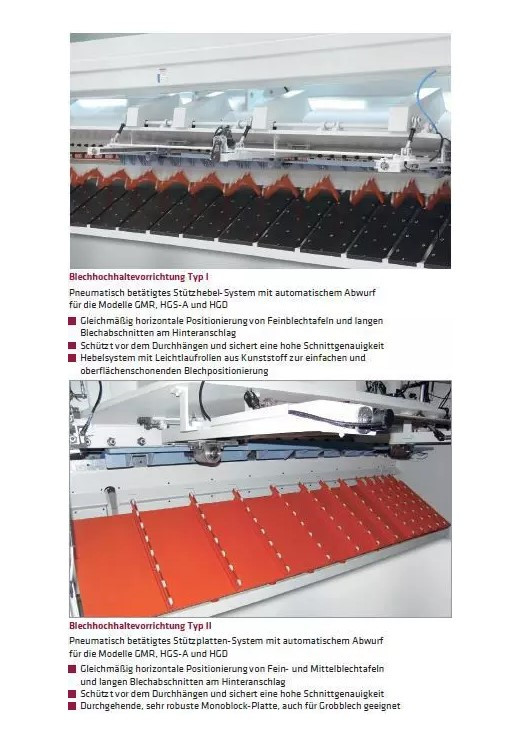

• Blechhochhaltevorrichtung Typ I oder Typ II
• Auflagearmlänge bis drei Meter, mit Lineal

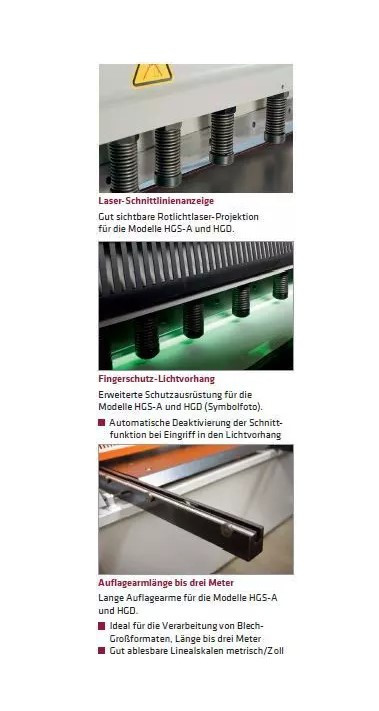

• Laser-Schnittlinienanzeige
• Fingerschutz-Lichtvorhang
• CNC HGS-A mit Steuerung CYBELEC DNC 61 G

Vorteile:
• Hohe Qualitätsstandards
• Robuste Industrie-Modelle aus modernster Fertigung
• Hohe Schnittgenauigkeit
• Geschweißte, sehr stablie und Spannungsfreie Monoblock-
• Stahlkonstruktion mit hervorragender Schwingungsdämpfung
• S275-Material mit sehr hoher Dehnfestigkeit
• Hochwertiges BOSCH-REXROTH oder HOERBIGER Hydrauliksystem
• Geräuschearme ATOS Hydraulikpumpen mit hoher Druckleistung
• Leistungsstarke Hydraulikzylinder gehont und verchromt
• Obermesser mit zwei Schnittkanten, Spezialstahl gehärtet
• Untermesser mit vier Schnittkanten, Spezialstahl gehärtet
• Zentrale Schnittspalteinstellung für Qualitätsschnitte von unterschiedlichen Materialstärken und -arten
• NC-gesteuerter, motorisch präzise verstellbarer Hinteranschlag mit Kugelumlaufspindel
• Hohe Verstellgeschwindigkeit 110 mm/s, Verstellbereich 1.000 mm
• Hinteranschlag mit automatischer Rückstellung
• Schnittlinienbeleuchtung
• Automatisches Niederhaltersystem mit hoher Haltekraft für Auflage- und Kippsicherheit während der Schnittphase
• CE-Sicherheitseinrichtungen
• Installierte Sicherheit durch Schnittspaltabdeckung
• Lichtschranke an der Maschinenrückseite
• Not-Aus-Taster an der Maschine und an der Bediensäule

Technische Daten:
Schnittlänge: 2100 mm
Schnittleistung 42 kg/mm²: 6 mm
Schnittleistung 70 kg/mm²: 4 mm
Schnittspalt min. / max.: 0,05 - 0,8 mm
Hubanzahl: 28 1/min
Niederhalter: 11 Anz.
Niederhalterdruck: 9 t
Hauptantrieb Motorleistung: 11 kW
Hinteranschlag Motorleistung: 0,75 kW
Hinteranschlag Verstellbereich: 1000 mm
Verstellgeschwindigkeit: 110 mm/s
Schnittwinkel: 1,2 °
Tischlänge: 2415 mm
Auflagearme: 2 Anz.
Breite ohne Auflagearme: 2410 mm
Transportbreite: 2100 mm
Tischhöhe: 800 mm
Öltankvolumen: 150 l
Länge: 3010 mm
Breite: 2410 mm
Höhe: 1640 mm
Gewicht: 4250 kg

Bestellnummer: 81355
