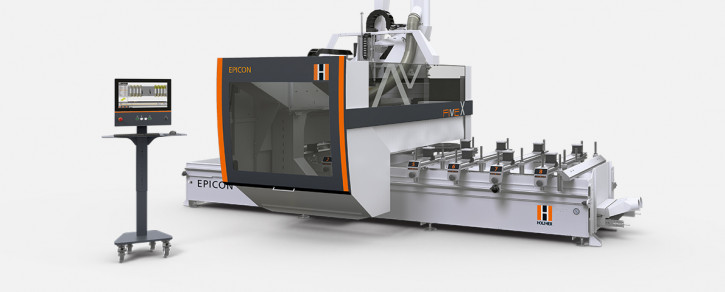

Holz-Her CNC Bearbeitungszentrum EPICON 7335

Das bietet Ihnen die Holz-Her EPICON 7335:

• Massive Gantry-Konstruktion
• Mit 5 interpolierenden Achsen
• Multifunktionaler Bearbeitungskopf
• Bearbeitungen in Y: bis zu 2100 mm
• Hoch-Flexible Tischkonzepte
• Vektorgeschwindigkeit: 131 m/min
• CAMPUS Maschinensteuerung
• Mit 5 interpolierenden Achsen
• Echte 300 mm Bearbeitungshöhe
• 10 Jahre Gewährleistung auf alle Linearführungen
• Bearbeitungen in X: bis zu 7280 mm
• Bearbeitungen in Y: bis zu 2100 mm

Bescheibung:

Die EPICON 5-Achs-CNC eröffnet Ihnen neue Horizonte bei der Umsetzung
ihrer Kreativität. Bearbeitungslängen von 3680 bis 7280 mm in der
X-Richtung und ein Umfräsmaß von 2100 mm werden mit allen Bohrern und
Aggregaten erreicht. Die extreme Bearbeitungshöhe von echten 300 mm ab
Oberkante der Vakuumsauger mit einem großzügigen Z-Hub von 565 mm bietet
genügend Freiraum auch für komplexe Werkstücke. Die optimierte Bauart
der Gantry-Brücke und des Maschinenständers bietet die optimale Basis
für absolut präzise und perfekt gefräste Werkstücke und erlaubt gleichzeitig
extreme Beschleunigungs- und Fräsgeschwindigkeiten. Dazu kommen hochgenaue
Servo-Direktantriebe, verschleißfreie Kupplungen und abgedeckte
Präzisionslinearführungen auf die HOLZ-HER 10 Jahre Garantie gewährt.
Auch Sicherheit wird bei der EPICON großgeschrieben: mit SafeDetect,
der neuartigen berührungslosen Sicherheitsüberwachung mit Sensorik, optional verfügbar.
Präzisionslinearführungen auf die HOLZ-HER 10 Jahre Garantie gewährt.

Technische Details:

Power-5-Achs-Fräsaggregat:

Bewährte 5-Achs-Technologie – inkl. Beckhoff Antriebe und Steuerung

• Die vollständig interpolierende 13 kW 5-Achsen-Spindel (Standard) ist beidseitig keramisch gelagert und sorgt für extrem hohe Haltekräfte der Antriebe.
• Für die extreme Massivholzbearbeitung ist die optionale PRO-Torque-Spindel ideal. Mit einer Leistung von 18 kW und mechanischen Bremsen in den A- und C-Achsen sorgt diese für extreme Steifigkeit und perfekte Ergebnisse bei hohen Vorschubgeschwindigkeiten und großer Spanabnahme.

Bluetooth Monitoring Chip:

Datenerfassung und Spindelmonitoring

Alle Fräsaggregate der HOLZ-HER CNC Bearbeitungszentren können ab sofort mit dem Monitoring-Chip „ChipControl“ ausgestattet werden.

Über Bluetooth werden alle überwachten Daten an den Rechner bzw. an die viaCockpit App übermittelt. Bei Überschreitung von Sicherheitsparametern wird ein Alarm am Maschinenmonitor und auf ViaCondition bzw. viaCockpit angezeigt und die jeweiligen Informationen zur Verfügung gestellt.

Das neue ChipControl

• meldet Vibrationen die z.B. bei unwuchtigem Werkzeug oder Schneidenbruch entstehen
• meldet wenn ein Lager einen leichten Defekt auf Grund eines Crashs oder ähnlichem hat
• überwacht die Lagertemperatur bei Bearbeitungen mit hoher Spindelbelastung
• meldet eine Überhitzung der Spindel bzw. der Lagerung
• redundante Drehzahlüberwachung
• ermöglicht eine präventive Diagnose für vorausschauende Wartungen

CabinetControl Neo - Perfekte 3D-Raumplanung mit Korpusgenerator:

CabinetControl NEO ist die am einfachsten und schnellsten bedienbare Software für den professionellen Einsatz bei Möbelplanung und Kundenpräsentationen. Planen Sie Möbel oder gestalten Sie ganze Wohnsituationen. Unterstützen Sie das Vorstellungsvermögen Ihres Kunden für schnellere Entscheidungen. Präsentieren Sie die geplanten Möbel fotorealistisch aus jeder Perspektive direkt beim Kunden vor Ort.

CAMPUS 5-Achs-Module - 3D Simulation:

Möbel

• Planen Sie Ihre Möbel in verschiedenen Raumsituationen: Kleiderschränke, Dachschrägenschränke, Gaubenschränke, Küchen, Badmöbel, Büromöbel, Garderoben, Schiebetürschränke, Wohnzimmermöbel, Anrichten, Einbauschränke, Hifi- und TV-Möbel, Theken, Betten, Tische etc.

Einfach

• Als Schreiner wissen Sie, wie Möbel gebaut werden. Sie gelangen mit wenigen Eingaben direkt zur fertigen Planung, ganz ohne CAD-Kenntnisse. Von dort ist es nur noch ein Knopfdruck und alle Daten für die Fertigung stehen bereit. So gelangen Sie einfach und schnell zur Planung und Arbeitsvorbereitung.

Planen

• Gemeinsam mit Ihrem Kunden planen und präsentieren Sie zügig und anschaulich seine Möbel. Jeden spontanen Änderungswunsch setzen Sie direkt um und Ihr Kunde weiß sofort ganz genau, was er bekommt. Das erleichtert seine Entscheidung und Sie kommen schneller zum Auftrag.

Mit der Planung sind automatisch die Zuschnittdaten und die CNC-Programme für Ihre HOLZ-HER Plattensäge und die HOLZ-HER CNC Maschine erzeugt. Dank TrunRAY perfektionieren Sie die Darstellung der erstellten Renderings für eine erfolgreiche Kundenpräsentation.

Campus 5-AchsModule-3D-Abtragssimulation:

Bereits in der Grundausstattung werden die EPICON  Maschinen mit einer ausgereiften 3D-Abtragssimulation geliefert. Als Zusatzoption kann die CAMPUS 3D-Maschinensimulation bestellt werden. Diese bietet:

• Kollisionsüberwachung
• Dreidimensionale Simulation der Maschinenbewegungen und des Materialabtrags am Werkstück
• Grafische Darstellung von Bearbeitungskopf, Werkzeug und Werkzeugaufnahme, Tisch und Spannmittel.
• Upgrade auf die oben gezeigte Maschinensimulation mit Darstellung der Konsolen, Sauger und Spannmittel möglich.

Perfekt optimiertes 5-Achs-Fräsen mit dem High-Speed-Curve Performance Paket

• Für 5-Achs Power User bietet das optionale High-Speed-Curve Performance Paket zusätzliche Vorteile. Damit wird die erstklassige Leistung der 5-Achs-Spindel für echtes High-Speed-Fräsen mit perfekten Ergebnissen genutzt. Das High-Speed-Modul ist auch ideal zur Steigerung der Leistung bei Anbindung von CAD/CAM Fremdsoftware und bietet perfekte Spline-Interpolationen.

CAMPUS 5-Achs-Modul Simultanfräsen

Das Ergänzungsmodul zu NC-HOPS unterstützt die interpolierende 5-Achs-Bearbeitung in vielen Bereichen, zum Beispiel:

• 5-Achs-Simultanfräsen.
• Unterstützung der 5-Achs-Interpolation durch obere und untere Leitkurve (Simultanbearbeitung).
• Zwei Konturen auf definierten Layern werden als 5-achsige Bearbeitung interpretiert.

Integrierter Bohrkopf 21 | 31 Spindeln:

Mit den integrierten Bohrköpfen ist die EPICON 7135 perfekt bestückt.

21-Spindler

• Bohraggregat mit 15 Vertikalspindeln
• Sechs Horizontalspindeln (Erweiterbar um dritte Horizontalspindel in X-Richtung und zweite Horizontalspindel in Y-Richtung)
• Integrierte Nutsäge in X-Richtung (Optional zweite Nutsäge in Y-Richtung)

31-Spindler

• Bohraggregat mit 25 Vertikalspindeln
• Sechs Horizontalspindeln (Erweiterbar um dritte Horizontalspindel in X-Richtung und zweite Horizontalspindel in Y-Richtung)
• Integrierte Nutsäge in X-Richtung (Optional zweite Nutsäge in Y-Richtung)

Bearbeitungskopf - optimiert für die Praxis:

• Bohren, sägen, fräsen, nuten – der Bearbeitungskopf der EPICON Serie ist multifunktional ausgestattet und perfekt bestückt für die rationelle Fertigung einfacher und komplexer Korpusteile im Dauereinsatz.
• Die integrierte und kompakte Bauweise macht den Bearbeitungskopf zum Vorbild in Dynamik, Beschleunigung und Positioniergenauigkeit. Bereits in der Basisbestückung bietet die EPICON Serie ein breites Bearbeitungsspektrum.

Hochflexible Bearbeitungstische:

Standard: Konsolentisch – die Werkstückauflage für optimale Arbeitsabläufe

Präzise Fertigung verlangt exaktes und sicheres Positionieren der Werkstücke. Dafür ist die EPICON Serie mit einem Konsolentisch ausgestattet. Er bietet Ihnen eine hohe Flexibilität in allen Bereichen der Bearbeitung, auch kompliziert geformte Werkstücke sind schnell und einfach zu fixieren.

• Massive Konsolen mit Einkreisvakuumsystem, sechs leicht verschiebbare Traversen – in X-Richtung pneumatisch klemmbar. Sowohl Rechts- als auch Linkshänder können die Konsolen pneumatisch per Drehknopf leicht bedienen.
• Maßbänder in X-Richtung zur schnellen Positionierung der Konsolen, Laserpointer zum genauen Positionieren der Vakuumsauger. Weitere Konsolen und Vakuumsauger optional erhältlich.
• 125 Millimeter hohe Sauger verschaffen dem Bearbeitungskopf freien Zugang von allen Seiten.
• Mitfahrende Anschläge, exzentrisch in gehärteten Führungsbuchsen. Anschläge pneumatisch versenkbar.
• Vier pneumatisch heb- und senkbare Beschickungshilfen zum einfachen Positionieren schwerer Werkstücke. Zusätzliche Beschickungshilfen optional.
• Zwei großflächige Druckknöpfe zum Spannen.
• Mehr Kapazität durch zusätzliche Bearbeitungsfelder (optional).
• Keine Vakuumverluste durch einzeln schaltbare Vakuumzonen.
• Hochleistungsvakuumpumpen – 100 m3/h.
• Optional: Vakuumpumpen mit 140 m3/h und 250 m3/h

SynchroDrive Maschinentisch:

Moderne Fertigungstechnik mit bis zu 50 Servo-Achsen

Für schnelles, präzises und sicheres Positionieren der Vakuumsauger für wechselnde Werkstückgrößen:

• optional mit sechs bis zehn Konsolen und drei oder vier Saugerwagen pro Konsole
• jede Konsole und jeder Saugerwagen verfügen über einen eigenen hochpräzisen Servomotor zur Positionierung
• alle bis zu 50 Servo-Achsen des SynchroDrive Tisches werden über die Maschinensoftware synchron angesteuert und positioniert, somit wird die Rüstzeit des Tisches auf ein absolutes Minimum reduziert und gleichzeitig eine exakte Position der Konsolen und Vakuumsauger auf dem Tisch garantiert
• verschiedene Saugergrößen sowie spezielle Massivholzsauger und Rahmenspanner passen den SynchroDrive Tisch an jede Anwendung an

VISE LED-Tisch:

• VISE steht bei HOLZ-HER für Visual Setting, also die visuelle Unterstützung des Maschinenbedieners beim Einrichten der Maschine. Bereits bei dem virtuellen Auflegen eines Bauteils wird ein optimierter Vorschlag für die Positionen der Konsolen und Vakuumsauger angezeigt.
• Selbstverständlich werden dabei auch die verwendeten Werkzeuge sowie Durchgangsbohrungen, Taschen und weitere Bearbeitungen berücksichtigt.
• Der HOLZ-HER LED-Tisch mit Visual Setting sorgt für extrem schnelles, fehlerfreies und sicheres Rüsten der CNC und vermeidet so Bearbeitungsfehler und Beschädigungen an den Vakuumsaugern.

Durchdachte Werkstückspannung:

• Durch den Einsatz intelligenter Software und im Zusammenspiel mit ausgereifter Technik werden CNC-Bearbeitungszentren immer leistungsfähiger. Die Einzelteil-Komplettfertigung ist inzwischen das Maß der Dinge. Alle Teile müssen in höchster Qualität und mit allen denkbaren Bearbeitungen in einem Durchlauf gefertigt werden. Die „Mehrproduktfähigkeit“ eröffnet weitere Horizonte. Zudem sorgt die CNC-Bearbeitung für die Auferstehung traditionsreicher Holzverbindungen. Wo früher handwerkliche Methoden mit hohem Arbeitsaufwand und großen Toleranzen einhergingen, braucht es heute nur noch wenige „Mausklicks“ und komplexe Verbindungen entstehen in höchster Präzision. So werden gestemmte Rahmentüren oder Schwalbenschwanzverbindungen wieder entdeckt.
• Variables System abgestimmter Vakuumsauger und Werkstückspanner für die Flächenbearbeitung sowie gerade und gebogene Rahmenbauteile.

Intelligente Massivholzbearbeitung:

• Die EPICON Serie bieten nahezu unbegrenzte Möglichkeiten in der Bearbeitung. Gebaut für hohe Beanspruchung präsentiert sich die massive und durchdachte Bauart beider Maschinen im modernen und anwendungsgerechten Industriedesign.
• Der Konsolentisch der CNC-Bearbeitungszentren ist durch die extremen Bearbeitungslängen in X-Richtung ideal für die Bearbeitung langer Bauteile für Treppen, Wintergärten etc. vorbereitet. Selbst große Türelemente lassen sich hocheffizient und mühelos im Pendelbetrieb abarbeiten. Mit bis zu 1650 mm in Y-Richtung sowie einem Z-Hub von 565 mm ist die EPICON perfekt für eine individuelle und variantenreiche Bearbeitung ausgestattet.

Viel Platz für alle Werkzeugbestückungen 7235/ 7335:

• Der mitfahrende Tellerwechsler mit 18 Werkzeugplätzen sorgt für kurze Rüstzeiten und höchste Produktivität. Für Sägeblätter bis Ø 350 mm steht ein spezieller Pick-Up Wechsler zur Verfügung.
• Ergänzend gibt es Pick-up-Wechsler mit zwei Plätzen für große Winkelgetriebe sowie in Verbindung mit einem Bumper einen 14-fach-Linearwechsler für umfangreiche Werkzeugausstattungen.
• Für werkzeugintensive Anwendungen, wie zum Beispiel im Fensterbau, kann die Ausstattung um einen zusätzlichen Shuttle-Wechsler mit bis zu 40 Werkzeugplätzen ergänzt werden.

Innovative Wechselaggregate:

Ihr Vorsprung für hohe Produktqualität

• Eine Vielzahl von Wechselaggregaten für unterschiedlichste Anwendungen stehen für alle Maschinen der EPICON Serie zur Auswahl. Diese reichen von herkömmlichen Mehrspindlern, Schlosskasten- und Sägeaggregaten bis zu Sonderanwendungen wie Hohlstemmmeißeln und Schneideaggregate für die Bearbeitung von Schaumstoffen etc.
• Für präzise Winkelschnitte und Bohrungen sind Winkelschwenkgetriebe mit digitaler Winkelanzeige und zentraler Winkelverstellung lieferbar.
• Zusätzlich sorgen Kugelmesstaster für eine präzise Vermessung von Werkstücklänge, Werkstücktiefe und der Materialdicke inklusive Lagekorrektur des Werkstücks im Bearbeitungsprogramm.

Laserpointer serienmäßig:

• Laserpointer zum genauen Positionieren der Vakuumsauger bzw. zum Abfahren der Werkstückkontur, jeweils rechts und links am Bearbeitungskopf angebracht.

Konturlaser – die umfassende Positionierlösung:

• Konturlaser – projiziert die komplette Werkstückkontur und alle benötigten Vakuumsauger gleichzeitig sowie alle Konsolenpositionen ohne Einschränkung bei der Anzahl der zu projizierenden Linien.

Variable Sicherheitskonzepte:

• Sicherheit für den Bediener hat absoluten Vorrang. Dazu haben Sie bei der EPICON die freie Wahl zwischen den extrem robusten Mehrfeldtrittmatten oder berührungslosen Lichtschranken.

SafeDetect - die berührungslose Sicherheitsüberwachung:

• Modernste Sensortechnik bietet, dank automatischer Personenerkennung mit Abstandskontrolle, Sicherheit und Bewegungsfreiheit für den Bediener. Durch die optionale SafeDetect-Technologie wird die EPICON frei zugänglich. Auch der reibungslose und effiziente Pendelbetrieb ist gewährleistet. Für perfekten Rundumschutz wird sowohl der Raum über dem Maschinentisch als auch die Umgebung vor der Maschine überwacht. Über Laserlinien wird dem Bediener zusätzlich der Sicherheitsbereich der fahrenden Maschinenhaube angezeigt. Ergänzend sichert ein moderner Schutzzaun den Zugang in den Arbeitsbereich des Bearbeitungszentrums seitlich und von hinten ab.

Effiziente Vakuumtechnik:

• Extrem leistungsstarke und effiziente Vakuumpumpen sorgen für sicheren Halt der Werkstücke. Die wartungsarmen Trockenläufer zeichnen sich außerdem durch niedrige Geräuschemissionen und extrem geringen Wartungsaufwand aus.
• Die intelligente Vakuumsteuerung ECO VAC steuert zudem beim Einsatz mehrerer Pumpen softwarebasierend die benötigte Vakuumleistung.

Flexible Absaugung:

Flexible Absaugung – auf acht Positionen programmierbar

• Am Bearbeitungskopf vollautomatisch auf acht Positionen positionierbar, zur maßgenauen Anpassung der Haube auf die Werkstückhöhe. Somit ist eine optimale Absaugung der Späne garantiert.

Fahrbares Bedienpult:

• Die ergonomische Gestaltung Ihres Arbeitsplatzes ist von immer größerer Bedeutung. HOLZ-HER bietet standardmäßig für alle EPICON Modelle ein fahrbares Bedienpult, welches mit einem 21,5" und 16:9 Multi-Touch-Bildschirm ausgestattet ist und Ihnen eine perfekte Bediener-Ergonomie bietet. Durch die angebrachten Rollen kann das Pult dort platziert werden, wo es den Arbeitsprozess bestmöglich unterstützen kann.
