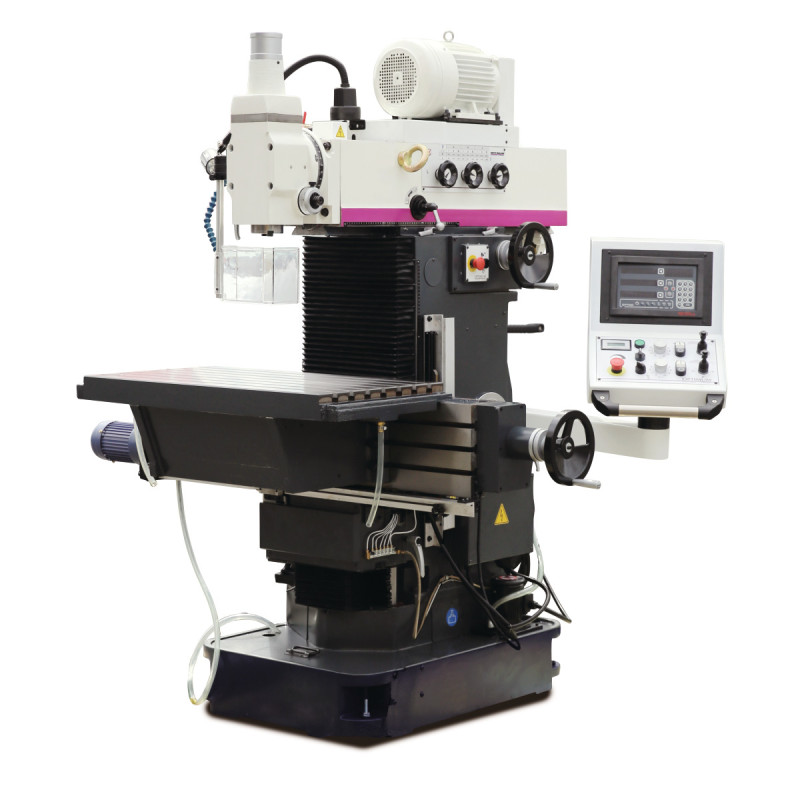

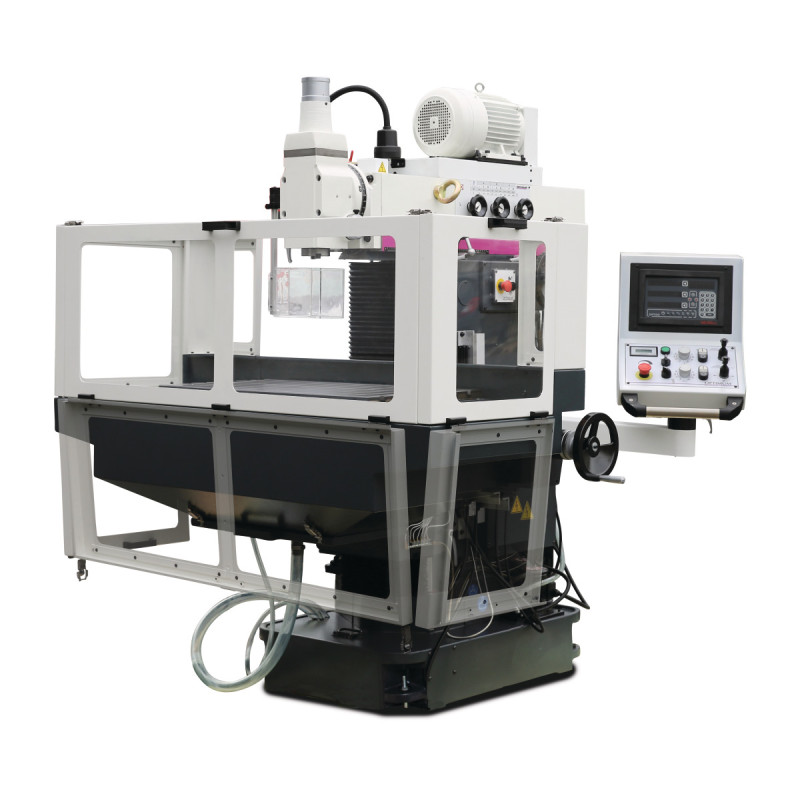

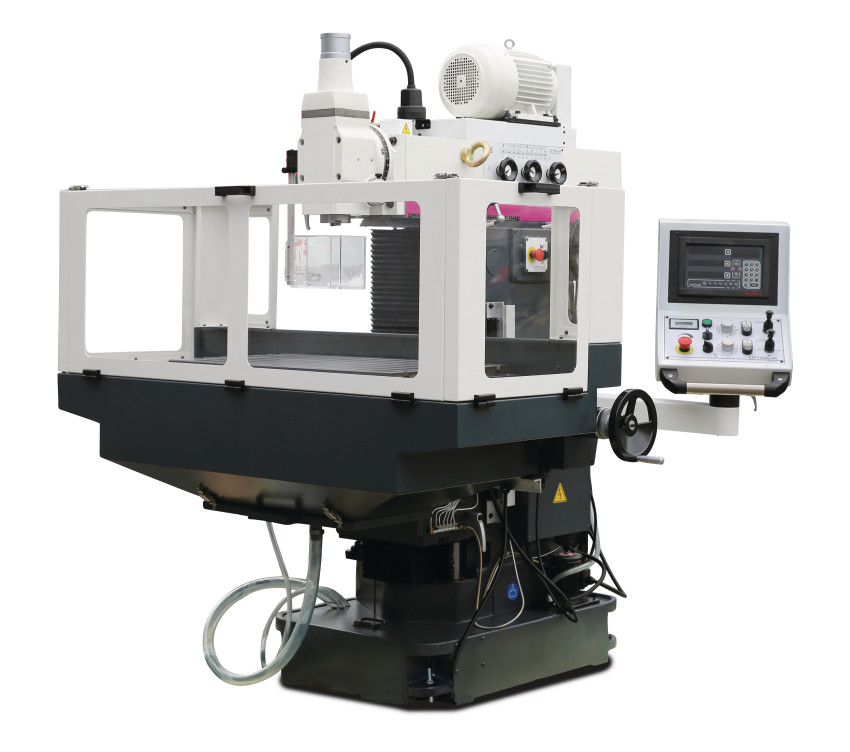

OPTIMUM Werkzeugfräsmaschine OPTImill MZ 4S 3346245
Mit digitaler 3-Achsen-Positionsanzeige DP 700 von NEWALL.
61.988,85 EUR
inkl. 19 % USt
Versandkostenfrei
Art.Nr.: 5503346245
EAN-Nummer: 4030635041488
Hersteller: Optimum
-
Lieferzeit:
Sofort versandfähig, ausreich. Stückzahl (Lieferzeit 1-3 Tage)
Sofort versandfähig, ausreich. Stückzahl (Lieferzeit 1-3 Tage)
Produktbeschreibung
Service
- eigene Reparaturwerkstatt
- 30 Tage Rücknahmegarantie
- kompetente telefonische Beratung
- Vor-Ort-Service
- Lieferung zur Baustelle am gleichen Tag
- Reparatur-Pick-Up-Service
mehr unter Service
Beschreibung:
• Vielseitiger Anwendungsbereich
• Hervorragende Dämpfungseigenschaften und Stabilität des Maschinengestells
• Alle Führungen gehärtet und präzisionsgeschliffen und durch Keilleisten nachstellbar
• Automatischer Vorschub in X-, Y- und Z-Achse, über einen elektronischen Joystick am Bedienpanel stufenlos einstellbar
• Elektrische Vorschubendabschaltung

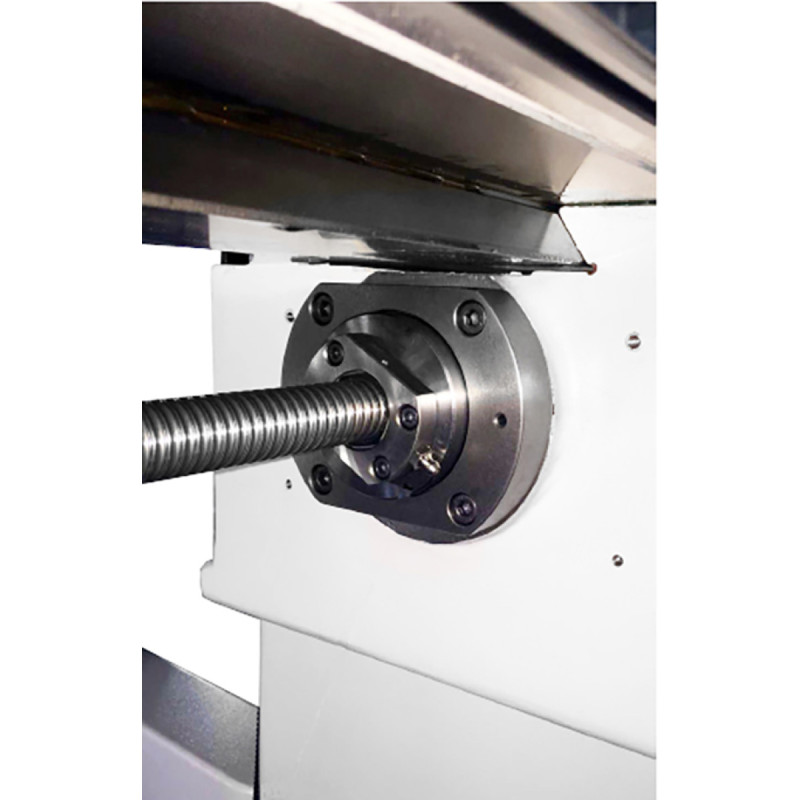

• Kugelumlaufspindel in allen Achsen

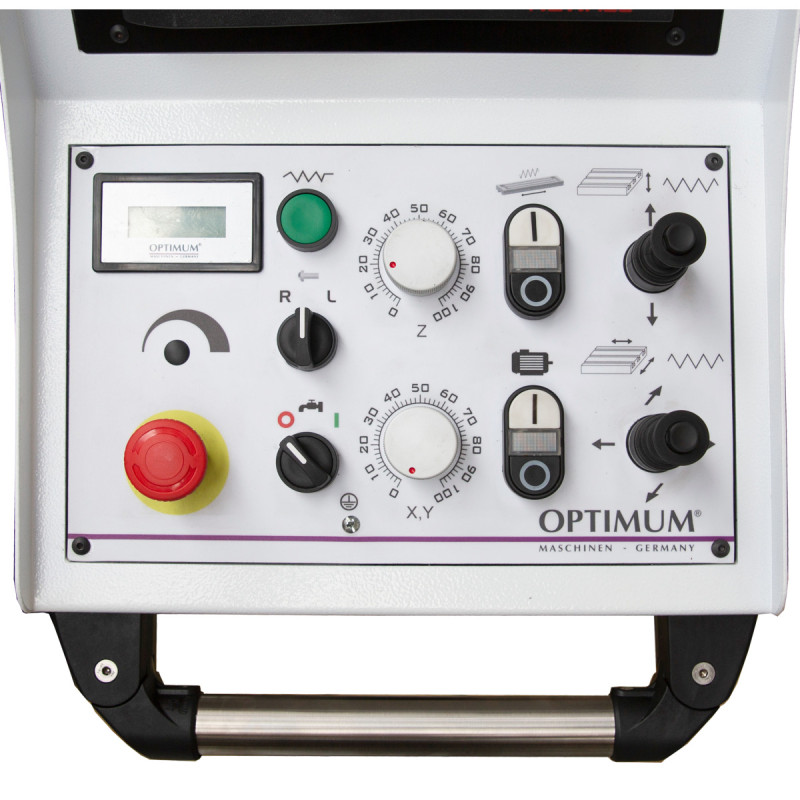

• Zentral und übersichtlich angeordnetes Bedienpanel mit integrierter digitaler Positions- und Drehzahlanzeige
• Massiver Kreuztisch, groß dimensioniert und präzise oberflächenbearbeitet mit 5 T-Nuten
• Kühlmitteleinrichtung
• Groß dimensionierte Handräder mit Skala
• Maschinenlampe
• Ruhiger Lauf
• Automatische Zentralschmierung
Technische Daten:
Abmessungen und Gewichte:
Länge (Produkt) ca.: 1610 mm
Breite/Tiefe (Produkt) ca.: 1825 mm
Höhe (Produkt) ca.: 1885 mm
Gewicht (Netto) ca.: 1890 kg
Bohr-Fräsleistung:
Messerkopfgröße max.: 100 mm
Schaftfräsergröße max.: 25 mm
Bohrleistung Stahl (S235JR): 32 mm
Dauerbohrleistung Stahl (S235JR): 28 mm
Elektrische Daten:
Gesamt Anschlusswert: 5,4 kW
Leistung Antriebsmotor: 3,75 kW
Anschlussspannung: 400 V
Netzfrequenz: 50 Hz
Frästisch horizontal
Horizontalfrästisch Länge: 900 mm
Horizontalfrästisch Breite: 500 mm
Abstand Vertikalspindel - Horizontalfrästisch min.: 75 mm
Abstand Vertikalspindel - Horizontalfrästisch max.: 400 mm
Horizontalfrästisch T-Nuten Größe: 14 mm
Horizontalfrästisch T-Nuten Anzahl: 7
Horizontalfrästisch T-Nuten Abstand: 63 mm
Abstand Horizontalspindel - Horizontalfrästisch min.: 130 mm
Abstand Horizontalspindel - Horizontalfrästisch max.: 390 mm
Horizontalfrästisch Traglast max.: 360 kg
Frästisch vertikal
Vertikalfrästisch Länge: 1200 mm
Vertikalfrästisch Breite: 250 mm
Vertikalfrästisch T-Nuten Größe: 14 mm
Vertikalfrästisch T-Nuten Anzahl: 3
Vertikalfrästisch T-Nuten Abstand: 63 mm
Kühlschmiermittelsystem:
Kühlmittelpumpe(n) Antriebsleistung: 95 W
Verfahrweg
Verfahrweg X-Achse manuell: 600 mm
Verfahrweg Y-Achse manuell: 480 mm
Verfahrweg Z-Achse manuell: 390 mm
Verfahrweg X-Achse automatisch: 510 mm
Verfahrweg Y-Achse automatisch: 440 mm
Verfahrweg Z-Achse automatisch: 345 mm
Vertikalspindel:
Vertikalspindel Ausladung: 185 mm
Vertikalspindel Spindelaufnahme: ISO 40 DIN 2080
Vertikalspindel Drehzahlbereich: 30 – 2550min¯¹
Vertikalspindel Drehbereich Fräskopf Z - X Ebene: ± 90°
Vertikalspindel Anzahl der Drehzahlbereiche: 18S tufen
Vertikalspindel Anzugsstange: M 16
Vertikalspindel Pinolenhub: 120 mm
Vorschub Geschwindigkeit:
Vorschub Geschwindigkeit X-Achse: 10 – 600 mm/min
Vorschub Geschwindigkeit Y-Achse: 10 – 600 mm/min
Vorschub Geschwindigkeit Z-Achse: 10 – 600 mm/min
Motor(en)
Eilgang X-Achse Leistung Antriebsmotor: 0,75 kW
Eilgang Y-Achse Leistung Antriebsmotor: 0,75 kW
Eilgang Z-Achse Leistung Antriebsmotor: 0,75 kW
Lieferumfang:
1 x Adapter ISO 40/MK3
1 x Aufnahme MK1 und MK 2
1 x Frässpindel Horizontalfräsen Ø 27 mm
1 x Bedienwerkzeug
Bestellnummer: 3346245
