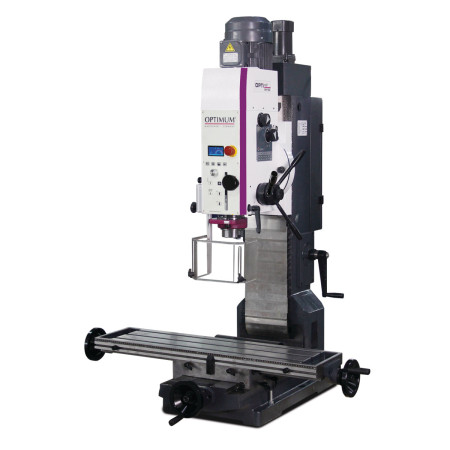

OPTIMUM Bohr-Fräsmaschine OPTImill MH 50V 3338186
Universelle Präzisions-Bohr-Fräsmaschinen mit Schaltgetriebe und elektronisch regelbarem Antrieb.
7.826,84 EUR
inkl. 19 % USt
Versandkostenfrei
Art.Nr.: 5503338186
EAN-Nummer: 4030635050947
Hersteller: Optimum
-
Lieferzeit:
Sofort versandfähig, ausreich. Stückzahl (Lieferzeit 1-3 Tage)
Sofort versandfähig, ausreich. Stückzahl (Lieferzeit 1-3 Tage)
Produktbeschreibung
Service
- eigene Reparaturwerkstatt
- 30 Tage Rücknahmegarantie
- kompetente telefonische Beratung
- Vor-Ort-Service
- Lieferung zur Baustelle am gleichen Tag
- Reparatur-Pick-Up-Service
mehr unter Service
Beschreibung:
• Hohe Rundlaufgenauigkeit durch Kegelrollenlager, ≤ 0,015 mm in der Pinole gemessen
• Ölbadgetriebe mit geschliffenen, gehärteten Getrieberädern
• Bedienpanel mit bedienerfreundlicher, schmutz- und wasserresistenter Folientastatur
• Drehdrucktaster im Bedienpanel zum Einstellen von Bohrtiefe wahlweise in mm oder inch und Nullpunkt
• Gut ablesbares digitales Display
• Leicht ablesbare Pinolenanzeige im Fräskopf
• Bohrtiefenanschlag
• Rechts-/Linkslauf
• Gewindeschneidmodus

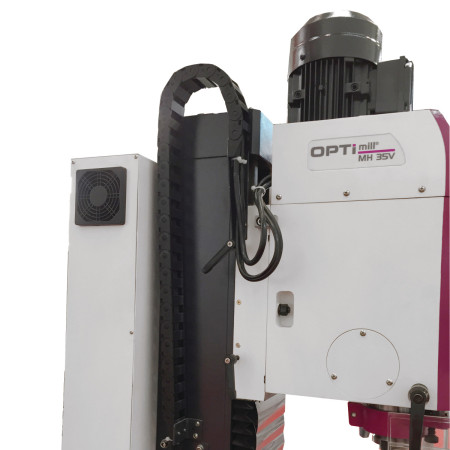

• Elektrische Fräskopfhöhenverstellung
• Handfeinvorschub
• Schwere, stabile und massive Säule aus hochwertigem Grauguss, mit geschliffener und
geschabter Schwalbenschwanzführung für hohe Stabilität und Präzision
• Getriebekopf neigbar ± 30°
• Z-Achse mit Lamellen-Schutzabdeckung aus Edelstahl
• Nachstellbare Keilleisten
• Spiel der Vorschubspindeln einstell- und nachstellbar
• Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile,
für größtmöglichen Schutz des Anwenders
• Optionaler, massiver, schwerer Stahlunterbau MSM 4 (Artikel Nr.: 3353015) sorgt für Stabilität
• Zweistufiger Industrie Motor und zusätzlich 6 Getriebestufen
Aktualisierte Version:
• Maschinenfuß verstärkt und keilförmig nach vorne gegossen um im hinteren Bereich durch mehr
Material noch mehr Steifigkeit zu erzeugen. Der ganze Tisch kann überfräst werden
• Z-Säulenanbindung sehr stabil
MH 50 V:
• Elektrische Z-Achsenverstellung
• Größerer Tisch und dadurch mehr Verfahrweg in X-Achse
Technische Daten:
Abmessungen und Gewichte:
Länge (Produkt) ca.: 1210 mm
Breite/Tiefe (Produkt) ca.: 1020 mm
Höhe (Produkt) ca.: 1645 mm
Gewicht (Netto) ca.: 518 kg
Bohr-Fräsleistung:
Messerkopfgröße max.: 80 mm
Schaftfräsergröße max.: 32 mm
Bohrleistung Stahl (S235JR): 38 mm
Dauerbohrleistung Stahl (S235JR): 32 mm
Elektrische Daten:
Leistung Antriebsmotor: 2,2 kW
Anschlussspannung: 400 V
Netzfrequenz: 50 Hz
Frästisch horizontal:
Horizontalfrästisch Länge:850 mm
Horizontalfrästisch Breite: 240 mm
Abstand Vertikalspindel - Horizontalfrästisch max.: 545 mm
Horizontalfrästisch T-Nuten Größe: 18 mm
Horizontalfrästisch T-Nuten Anzahl: 3
Horizontalfrästisch T-Nuten Abstand: 80 mm
Horizontalfrästisch Traglast max.: 175 kg
Verfahrweg:
Verfahrweg X-Achse manuell: 520 mm
Verfahrweg Y-Achse manuell: 260 mm
Verfahrweg Z-Achse manuell: 465 mm
Verfahrweg Z-Achse automatisch: 385 mm
Vertikalspindel:
Vertikalspindel Ausladung: 260 mm
Vertikalspindel Spindelaufnahme: BT 40
Vertikalspindel Drehbereich Fräskopf Z - X Ebene: ± 30°
Vertikalspindel Drehzahlbereich: 50 - 3260 min¯¹
Vertikalspindel Anzahl der Drehzahlbereiche: 6
Vertikalspindel Steuerung der Drehzahlregelung: elektronisch regelbar
Vertikalspindel Pinolendurchmesser: 80 mm
Vertikalspindel Pinolenhub: 115 mm
Lieferumfang:
1 x Bedienwerkzeug
Bestellnummer: 3338186
Herstellerinformationen Optimum:
Stürmer GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
