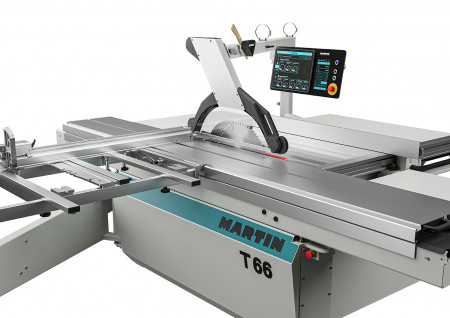

MARTIN Formatkreissäge T66

Der kompakte Allrounder. Vielseitige Maschine für moderne Anforderungen.
Formatkreissäge mit viel Performance auf wenig Raum.

Beschreibung:

Ruhig laufendes Sägeblatt. Präzise laufender Besäumtisch. Gut bedienbarer Parallelanschlag.
Das alles bietet Ihnen die neue T66 – und noch einiges mehr. Mit der neuen MARTIN T66 haben
wir einen echten Allrounder entwickelt, der die Vorteile der großen Maschinen in sich
vereinigt – und das zu einem fairen Preis. Zum Beispiel den 7‘‘-Touchscreen und die moderne
Antriebstechnologie SynchroDrive. Diese hochwertige technologische Ausstattung macht die
T66 sehr leistungsfähig und vielfältig einsetzbar.

Allgemeine Technische Merkamle:

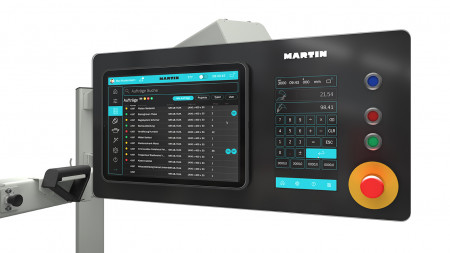

• Steuerung: 7,0" TouchScreen Steuerung ConnectTouchSchnitthöhe und Schnittwinkel elektronisch gesteuert, digitale Maßvorgabe von Schnitthöhe und -winkel (gesteuertes Positionieren der motorisierten Achsen) sowie Verfahren der motorisierten Achsen im Halte-Modus (Verfahren der Achsen per Drucktaster); Anzeigenauflösung: 0,1 mm bzw. 0,1°; Wiederholgenauigkeit ± 0,05 mm bzw. ± 0,5°
• Gewicht ca. 1.100 - 1.400 kg
• Tischgröße 855 mm x 1.100 mm in GraugussTischverlängerung serienmäßig über volle Tischbreite
• Tischhöhe 900 mm
• Ständer: Der Maschinenständer ist eine äußerst schwere, stabile Blech-Schweißkonstruktion. Dank der sorgfältigen Auslegung entsteht ein hochwertiger Qualitätsständer, der an Standfestigkeit, Dämpfungsfähigkeit und Verwindungssteifigkeit seinesgleichen sucht.
• Schnittbreite: 850 mm, optional 1.350 mm
• Werkzeug: Durchmesser 250 - 450 mmBohrung Hauptägeblatt ø 30 mm mit Nebenlöchern, Vorritzer ø 22 mmWerkzeugschnittbreite max. 15 mm
• Werkezugwechsel: Schnellwechselsystem "ProLock"
• Werkzeugschwenkung: 0° bis + 46°Schwenkung nur mit Sägeblättern bis 5 mm Schnittbreite möglich
• Schnitthöhe: 0°: max. 155 mm / Sägeblatt ø 450 mm+45°: max. 110 mm / Sägeblatt ø 450 mm
• Motor: Hochmoderner Synchronmotor SynchroDrive mit großen Leistungsreserven in Energieeffizienzklasse IE4
• Motorleistung: 4,0 kW (5,5 PS), optional bis 7,5 kW (10 PS); durch seine Bauart ist der Motor für kurze Zeit um ein mehrfaches seiner Nennleistung überlastbar und bietet so große Leistungsreserven
• Drehzahl: Stufenlos geregelt 1.000 - 6.000 U/min
• Bedienpult: Das Bedienpult befindet sich generell auf Augenhöhe und ist nach rechts abschwenkbar, so dass auch größere Bauteile problemlos bearbeitet werden können; inkl. Vorlagenhalter rechts

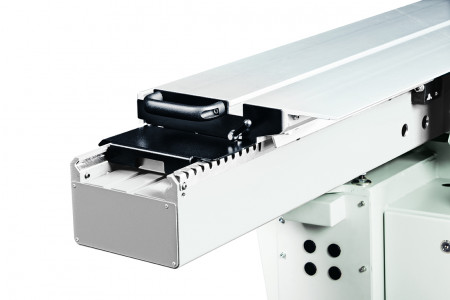

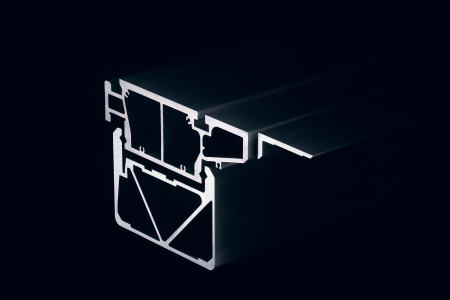

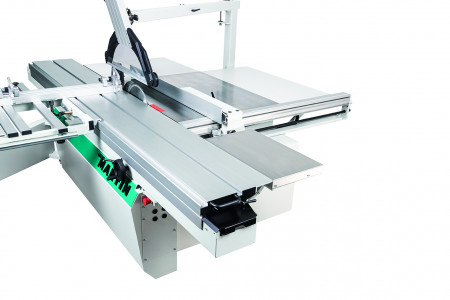

• Besäumtisch: Standardlänge 3.000 mm, Tischlänge entspricht Schnittlänge; positionsunabhängige Arretierung; Führungen gehärtet, verschleißfest, selbstreinigend; Tischlippe auswechselbar; Ausführung in Aluminium eloxiert
• Längenaschlag: Ausführung in Aluminium eloxiert mit durchgehender Anlage, Feineinstellung für beide Klappen-anschlagelemente; Maßanzeige über Skala mit Lupe; Schnittlänge 95 - 2000 mm, ausziehb. bis 3220 mm

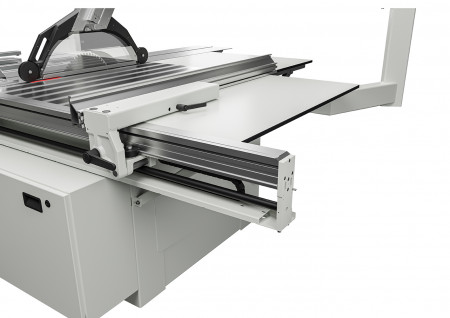

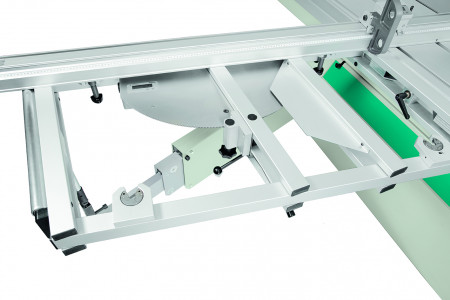

• Quertisch: Ausführung in Stahl verzinkt, Werkstückauflage in Aluminuim eloxiert, zwei verschiebbare Stege zu Erweiterung der Auflagefläche; Längenanschlag kann ohne Anheben in vorderer und hinterer Position platziert werden; Einhandklemmung am Besäumtisch; Auflagemaße 1340 x 650 mm
• Oberflächen: Ständer: Ständer hochwertig pulverbeschichtetGuss: Tischoberfläche fein gefrästAluminium: Aluminiumbauteile eloxiert
• Schutzhaube / Absaugung: Höhenverstellbare Schutzhaube inkl. wechselbarem Rückteil für Winkelschnitte; Schutzhaube für Sägeblätter bis ø 450 mm; Absauganschluss an Haube: Ø 80 mm, an Maschinenständer Ø 120 mm; Absauggesamtanschluss Ø 140 mm; Mindestluftmenge: Vmin 18,5 m3/min. bei 20 m/s
• serienmäßiges Zubehör: 1 Wechselhandgriff
                                           1 Rückholgriff
                                           1 Schiebestock
                                           1 Besäumschuh
                                           2 Spaltkeile
                                           5 Innensechskant-Schlüsse
• Elektrische Ausrüstung: Kontakt zur Ansteuerung der Absaugung; Motorschutzschalter und Wicklungsschutz, Unterspannungsschutz; abschließbarer Hauptschalter, 2 NOT-AUS-Taster (Bedienpult, Ständer); Anschluss der Maschine mit allstromsensitivem Fehlerstrom-Schutzschalter Typ B, geeignet fürFrequenzumrichterbetrieb mit einem Auslösestrom von 300mA
• Emissionswerte: Emissions-Schalldruckpegel am Arbeitsplatz LpA nach DIN EN ISO 11202 [dB(A)]
                              Leerlaufgeräusch (o. Absaugung) 83
                              Arbeitsgeräusch (m. Absaugung) 84
                              Schalleistungspegel LWA nach DIN EN ISO 3746 [dB(A)]
                              Leerlaufgeräusch (o. Absaugung) 95
                              Arbeitsgeräusch (m. Absaugung) 95

                              Staubemission Staubarm nach DGUV 209-044 / BGI 739-1
