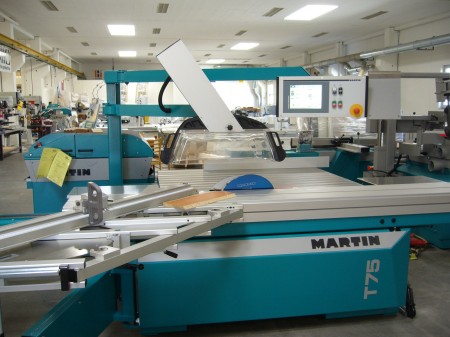

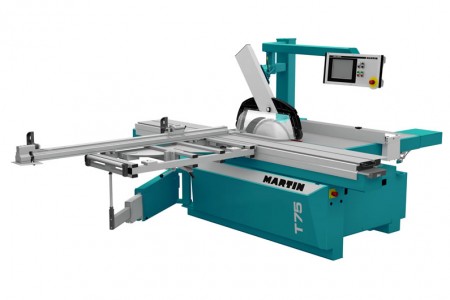

MARTIN Formatkreissäge T75 PreX

Eine leistungsfähige Allroundmaschine die Maßstäbe setzt!

Beschreibung:
Die T75 PreX ist eine Premiummaschine, die neue Maßstäbe setzt. Weltweit
erstmals ist eine Schnitthöhe von mehr als 200 mm und ein Schwenkbereich
von 2x 46° in einer Maschine vereint. Dank zahlreicher innovativer
Lösungen haben Sie an der T75 PreX die Freiheit, jeden Winkelschnitt am
Längen und auch am Parallelanschlag so auszuführen, wie es für Ihre
Aufgaben und das zu bearbeitende Material am besten geeignet ist.

Allgemeine technische Merkmale:

• Gewicht: ca. 1.400 - 1.800 kg
• Tischgröße: 862 mm x 1504 mm in Grauguss, Tischverlängerung serienmäßig als verschließbare Werkzeugablage ausgeführt; Optionale Tischverbreiterungen komplett in Grauguß
• Tischhöhe: 900 mm
• Besäumtisch: Standardlänge 3000 mm, Tischlänge entspricht Schnittlänge; positionsunabhängige Arretierung; Führungen gehärtet, verschleißfest, selbstreinigend; Tischlippe auswechselbar; Ausführung in Aluminium eloxiert;
• Sägeblattwelle Hauptsägeblattwelle: Ø 30 mm, zwei Mitnehmerstifte 10 mm
• Sägeblattwechsel Schnellwechselsystem "ProLock"
• Sägeblätter Ø 250 - 550 mm; bis Ø 350 mm unter Tisch versenkbar; Sägeblätter bis Ø 400 mm mit eingesetzten Vorritzsägeblättern einsetzbar
• Sägeblattschwenkung: + 46° bis - 46°
• Schnitthöhe: max. 204 mm / Sägeblatt Ø 550 mm / 0°max. 134 mm / Sägeblatt Ø 550 mm / +45° / max. 125 mm / Sägeblatt Ø 550 mm / -45°
• Schnittbreite (Hauptsäge): max. 6 mm mit Sägeblättern bis 6 mm Schnittbreite
• Motorleistung: 7,5 kW (10 PS), 3 ~ / 400 V - 50 Hz
• Drehzahlen: Festdrehzahl 3800 U/min für HauptsägeblattBitte beachten Sie die maximal zulässigen Drehzahlen der eingesetzten Sägeblätter!
• Schnittbreite: 850 mm
• Längenanschlag: Ausführung in Aluminium eloxiert, mit 2-Punkt-Anlage und zwei Anschlagelementen; Feineinstellung mit Lupe für inneres Anschlagelement; Maßanzeige mit Skala; Längenausgleich für Winkelschnitte mit elektronischer Unterstützung; zusätzliche Werkstückanlage nahe am Sägeblatt; Schnittlänge 255 - 2025 mm, ausziehbar bis 3365 mm
• Quertisch: Ausführung in Stahl verzinkt; Winkelschnitte nach Skala ohne Umsetzen des Anschlages; integrierte Fixpositionen für 0°, 22,5°, 30° und 45° - Schnitte, Einhandklemmung am Besäumtisch; Auflagemaße 1340 x 650 mm
• Parallelanschlag: Maßanzeige über Skala und digitale Anzeige; Bewegung von Hand; Ausführung in Aluminium eloxiert; in Endstellung unter Tischebene absenkbar; Lineal umlegbar, pneumatische Blockierung des Anschlags, Führung durch vier Rillenkugellager
• Absaugung: Anschluss an Schutzhaube Ø 100 mm, Maschinenständer Ø120 mm; Mindestabsaugluftmenge: 14 m³/min bei 1100 Pa an Hauptanschluss 120 mm
• Schutzhaube: Schutzhaube mit 4 Schutzscheiben; einfache Kombination von flachen und bauchigen Scheiben erlaubt höchste Flexibilität beim Sägen, Lieferung von 3 flachen und 1 bauchigen Scheiben (Ausladung 0 bzw. 145 mm); Durchgangsmaß zwischen Sägeblattachse und Trägersäule: ca. 900 mm, Freiraum bei abgedrehter Haube zwischen Sägeblatt und Schutzhaubenarm: ca. 640 mm; Arretierungslösung aus Arbeitsposition
• serienmäßiges Zubehör: 1 Besäumschuh auf Besäumtisch
                         1 Rückholgriff
                         1 Schiebestock
                         1 Vorlagenhalter DIN A4
                         1 ProLock - Kombischlüssel
                         4 Spaltkeile
                         1 Handgriff für Schiebeholz

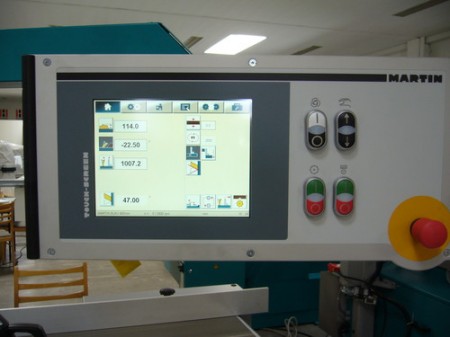

• Bedienpult: Bedienfeld in Augenhöhe; wegschwenkbar, zweifach drehbar; incl. Vorlagenhalter
• Elektrische Ausrüstung: Elektronisches Sanftanlauf-Bremsgerät; potentialfreier Kontakt zur Ansteuerung der Absaugung; Motorschutzschalter und Wicklungsschutz, Unterspannungsschutz; Abschließbarer Hauptschalter, 2 NOT-AUS - Taster (Bedienpult, Ständer); benötigte Spannungsversorgung: 3 ~ / 400 V - 50Hz
  (nach VDE/EN 60204)
• Emissionswerte: Emissions-Schalldruckpegel am Arbeitsplatz LpA nach DIN EN ISO 11202 [dB(A)]
                              Leerlaufgeräusch (o. Absaugung) 77
                              Arbeitsgeräusch (m. Absaugung) 83
                              Schalleistungspegel LWA nach DIN EN ISO 3746 [dB(A)]
                              Leerlaufgeräusch (o. Absaugung) 89
                              Arbeitsgeräusch (m. Absaugung) 92

                              Staubemission Staubarm nach DGUV 209-044 / BGI 739-1
